yUML es una aplicación que nos permite crear diagramas UML online. Los diagramas UML conforman un lenguaje usado extensivamente en metodologías de desarrollo de sistemas de software.

Aunque existen herramientas tipo desktop (de escritorio) que nos permiten crear estos diagramas, tales como Power Designer y Rational Rose (ambos propietarios), la ventaja que nos otorga yUML es que no necesitamos instalar nada en nuestro ordenador, además que es gratuito y no requiere registro.

La posible complejidad en el uso de esta herramienta estibaría en el modo de notación existente para crear los diagramas, ya que se necesita de una lógica anidada de sintaxis en la cual podemos perdernos si no hacemos las adecuaciones del caso (uso correcto de las llaves).

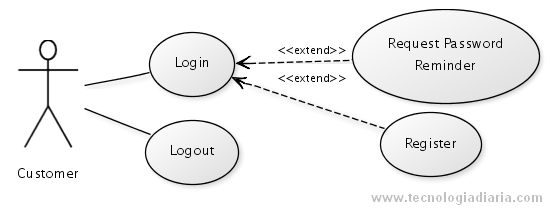

Por citar un ejemplo, el código necesario para generar el diagrama UML que se muestra como encabezado de este post sería:

[Customer]-(Login), [Customer]-(Logout), (Login)<(Register), (Login)<(Request Password Reminder)

Este mismo código se usa para generar la imagen que podrá ser insertada, desde la página de yUML, es decir:

<img src="http://yuml.me/diagram/scruffy/usecase/[codigo_yUML]">

<img src="http://yuml.me/diagram/usecase/[codigo_yUML]">

El primer código es para dar un diagrama estilo grunge, medio desaliñado, mientras que el segundo es uno más cuadriculado y recto.

Un problema con esta herramienta es que aún no nos permite descargar la imagen como una opción. Si te confunde la sintaxis puedes reviar más ejemplos de clases y de casos de uso.
